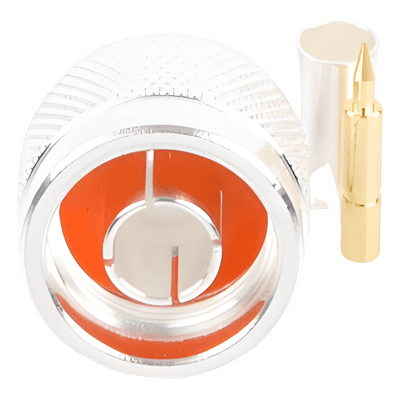

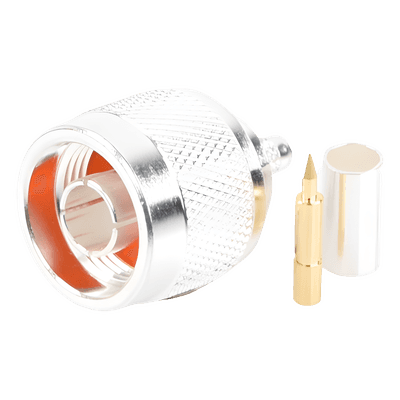

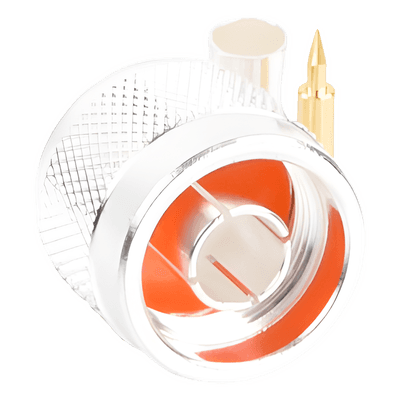

Conector RF N Macho / Anillo Plegable / 50 Ω / 0-11 GHz / Para Cable RG-58/U
Existencia disponible

RF INDUSTRIES,LTD ·

Conector RF N Macho / Anillo Plegable / 50 Ω / 0-11 GHz / Para Cable RG-58/U

$178.56

IVA incluido · Factura a tu RFC tras confirmar el pedido (no es timbrado automático)

Existencia disponible

MX

Ingresa tu código postal para ver la opción de entrega.

  • Factura a tu RFC
  • Envío sin costo a todo México
  • Entrega a domicilio

Conector coaxial tipo N macho diseñado para aplicaciones de radiofrecuencia en el rango de 0 a 11 GHz con impedancia característica de 50 Ω. Construido con cuerpo de bronce niquelado y contacto central chapado en oro, garantiza baja atenuación de señal y resistencia a la oxidación en condiciones ambientales adversas. El sistema de anillo plegable permite un ensamble preciso sobre cables de diámetro compatible con serie RG-58, asegurando estabilidad mecánica y eléctrica. El dieléctrico en PTFE (Teflón) mantiene constantes las propiedades eléctricas a través del ancho de banda operativo. Cumple con el estándar de interfaz MIL-STD-348, sección 304, para aplicaciones profesionales en telecomunicaciones, instrumentación de prueba y sistemas de radiocomunicación. Características Generales • Conector N macho para cable RG-58/U y derivados compatibles • Ensamble con anillo plegable para fijación mecánica precisa • Cuerpo de bronce con acabado niquelado (plateado) • Contacto central chapado en oro para óptima conductividad • Aislante dieléctrico fabricado en PTFE (Teflón) • Impedancia 50 Ω, rango de frecuencia DC a 11 GHz • Tensión de trabajo: 1,000 VRMS (dependiente del cable) • Tipo de acoplamiento: rosca 5/8-24 • Estándar de interfaz: MIL-STD-348, sección 304 • Métodos de cableado: abrazadera, soldadura y prensado Desempeño Eléctrico Impedancia: 50 Ω Rango de frecuencia: 0 - 11 GHz Tensión de trabajo: 1,000 VRMS (dependiente del cable) Especificaciones Mecánicas Tipo de acoplamiento: Rosca 5/8 - 24 Estándar de interfaz: MIL-STD-348, sección 304 Método de cableado: Abrazadera, soldadura y prensado Acabado del cuerpo: Plateado (Ni - níquel) Material dieléctrico: PTFE (Teflón) Compatibilidad de Cable RG-58/U LP-195 RG-58A RG-58C RG-142 RG-142A/U Identificación del Producto Número de parte: RFN10053C

Escribir por WhatsApp

Hola TiendaHiTek, me interesa: RF INDUSTRIES,LTD Conector RF N Macho / Anillo Plegable / 50 Ω / 0-11 GHz / (modelo RFN-1005-3C). ¿Me confirman existencia y tiempo de entrega a mi código postal?

Especificaciones

Acoplamiento roscado 5/824 conforme MIL-STD-348 para conexión segura en entornos críticos
DatoContacto central chapado en oro para baja pérdida de inserción y alta durabilidad
DatoAislante dieléctrico en PTFE (Teflón) para estabilidad dieléctrica a alta frecuencia
DatoCuerpo de bronce niquelado con resistencia a la corrosión en instalaciones exteriores
Compatibilidad multicableRG-58/U, RG-58A, RG-58C, RG-142, RG-142A/U y LP-195
DatoEnsamble por abrazadera, soldadura o prensado según requerimiento de instalación

Descripción

Conector coaxial tipo N macho diseñado para aplicaciones de radiofrecuencia en el rango de 0 a 11 GHz con impedancia característica de 50 Ω. Construido con cuerpo de bronce niquelado y contacto central chapado en oro, garantiza baja atenuación de señal y resistencia a la oxidación en condiciones ambientales adversas. El sistema de anillo plegable permite un ensamble preciso sobre cables de diámetro compatible con serie RG-58, asegurando estabilidad mecánica y eléctrica. El dieléctrico en PTFE (Teflón) mantiene constantes las propiedades eléctricas a través del ancho de banda operativo. Cumple con el estándar de interfaz MIL-STD-348, sección 304, para aplicaciones profesionales en telecomunicaciones, instrumentación de prueba y sistemas de radiocomunicación.

Características Generales

  • • Conector N macho para cable RG-58/U y derivados compatibles
  • • Ensamble con anillo plegable para fijación mecánica precisa
  • • Cuerpo de bronce con acabado niquelado (plateado)
  • • Contacto central chapado en oro para óptima conductividad
  • • Aislante dieléctrico fabricado en PTFE (Teflón)
  • • Impedancia 50 Ω, rango de frecuencia DC a 11 GHz
  • • Tensión de trabajo: 1,000 VRMS (dependiente del cable)
  • • Tipo de acoplamiento: rosca 5/8-24
  • • Estándar de interfaz: MIL-STD-348, sección 304
  • • Métodos de cableado: abrazadera, soldadura y prensado

Desempeño Eléctrico

  • Impedancia: 50 Ω
  • Rango de frecuencia: 0 - 11 GHz
  • Tensión de trabajo: 1,000 VRMS (dependiente del cable)

Especificaciones Mecánicas

  • Tipo de acoplamiento: Rosca 5/8 - 24
  • Estándar de interfaz: MIL-STD-348, sección 304
  • Método de cableado: Abrazadera, soldadura y prensado
  • Acabado del cuerpo: Plateado (Ni - níquel)
  • Material dieléctrico: PTFE (Teflón)

Compatibilidad de Cable

  • RG-58/U
  • LP-195
  • RG-58A
  • RG-58C
  • RG-142
  • RG-142A/U

Identificación del Producto

  • Número de parte: RFN10053C

La instalación se cotiza aparte.
